真空腔体安装步骤需注意什么细节？
真空腔体的安装步骤涉及多个关键环节，每个环节的细节处理都直接影响系统的密封性、稳定性和使用寿命。以下是安装过程中需特别注意的细节及操作建议：

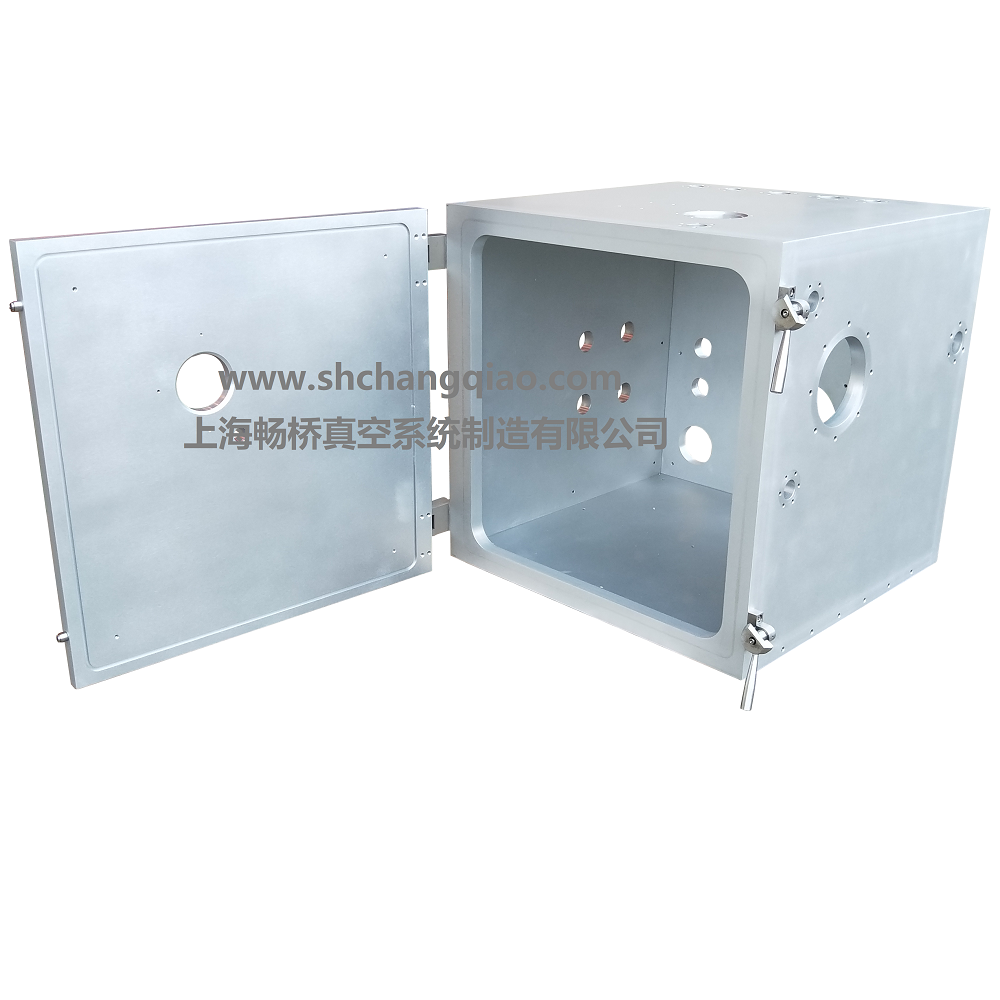

一、安装前准备
环境清洁度控制
洁净室要求：安装应在Class 1000（ISO 6级）或更高洁净度的环境中进行，避免灰尘、颗粒物污染腔体内部或密封面。
人员防护：操作人员需穿戴无尘服、手套和口罩，防止人体脱落物（如皮屑、毛发）进入系统。
工具清洁：所有安装工具（如扳手、螺丝刀）需提前用无尘布擦拭，并使用专用清洁剂处理，避免金属碎屑或油污残留。
部件检查与预处理
腔体外观检查：确认腔体无划痕、尤其检查密封面（如法兰、接口）的平整度。
密封件检查：检查O型圈、金属密封垫等是否完好，无裂纹、老化或变形，并确认材质与工艺要求匹配。
预安装测试：对关键部件（如阀门、泵接口）进行预装配，验证配合间隙是否合理，避免正式安装时因尺寸问题返工。
二、腔体主体安装
水平与垂直度校准
使用激光水平仪：确保腔体安装面水平或垂直偏差≤0.05mm/m，避免因倾斜导致密封不均或机械应力集中。
支撑固定：通过调整支脚或垫片，使腔体稳定接触基础平台，防止运行时振动或位移。
法兰连接密封
密封面清洁：用异丙醇或专用清洁剂擦拭法兰密封面，去除油污、指纹或氧化层，干燥后立即安装。
O型圈安装：
在密封槽内均匀涂抹真空脂（如Apiezon L或H系列），厚度约0.1mm，避免过量导致挤出污染。
将O型圈缓慢压入密封槽，确保无扭曲或拉伸，接口处采用45°斜切对接并涂抹真空脂。
螺栓紧固：
按对角线顺序分阶段拧紧螺栓，初始扭矩为设计值的50%，扭矩分2-3次完成，避免局部应力过大。
使用扭矩扳手控制力矩，误差≤±5%，并记录扭矩值以便后续维护。
三、真空系统组件安装
真空泵连接
管道对齐：确保泵入口与腔体出口同心，偏差≤0.1mm，避免管道弯曲或额外应力。
密封处理：在泵接口法兰处涂抹真空脂，并安装金属波纹管或柔性接头，补偿热膨胀或振动位移。
电气接线：按泵说明书连接电源、水和信号线，确保接地良好，避免电磁干扰。
阀门与仪表安装
阀门方向：确认气动阀、手动阀的流向箭头与工艺要求一致，避免反向安装导致泄漏或功能失效。
压力计校准：安装前对真空计（如皮拉尼计、电离计）进行零点校准，并确保传感器与腔体连接处无漏气。
快速接头：使用专用工具安装，避免过度拧紧导致螺纹损坏，并涂抹真空脂增强密封性。
四、泄漏检测与调试
初步检漏
氦质谱检漏仪：对所有法兰、接口和焊缝进行喷氦检测，漏率需≤1×10⁻⁹ Pa·m³/s（高真空系统）。
肥皂水法：对低压系统（如粗真空）可用肥皂水涂抹密封面，观察气泡产生位置。
系统调试
抽真空测试：逐步启动真空泵，观察压力下降曲线是否平滑，避免突然抽真空导致密封件损坏。
烘烤去气：对高真空系统，需在150-250℃下烘烤24-48小时，去除腔体表面吸附的气体分子。
温度监控：在腔体关键部位（如焊接处、密封面）安装温度传感器，确保烘烤或运行过程中温度均匀，避免局部过热。
五、安全与维护注意事项
安全防护
机械防护：安装防护罩或安全栏杆，防止人员接触高速旋转部件（如分子泵）。
电气安全：确保所有电气连接符合IP54防护等级，避免潮湿或粉尘侵入。
压力释放：在腔体上安装安全阀或爆破片，防止过压导致爆炸风险。
维护记录
安装日志：详细记录安装日期、人员、扭矩值、检漏结果等，为后续维护提供参考。
定期检查：每6个月检查密封件老化情况，更换O型圈或金属垫，并重新检漏验证系统性能。
六、常见问题与解决方案
泄漏原因：密封面划伤、O型圈安装错误、螺栓扭矩不足或管道变形。
处理：重新打磨密封面、更换密封件、调整扭矩或校正管道。
真空度不足：泵选型不当、系统漏气或腔体污染。
处理：更换更大抽速的泵、加强检漏或进行烘烤去气。
振动过大：泵安装不稳或腔体支撑不足。
处理：加固泵底座或增加腔体支撑点。
通过严格遵循上述细节，可显著提高真空腔体的安装质量，确保系统长期稳定运行，满足半导体制造等高精度工艺的需求。
