怎么设计真空腔体才能满足实验需求？
设计真空腔体以满足实验需求需综合考虑实验目标、真空度要求、材料选择、结构设计、密封与连接、泵系统匹配、辅助系统集成以及测试与验证等多方面因素。以下是详细的设计步骤和要点：
一、明确实验需求
真空度要求：
确定实验所需的真空度范围，如低真空（1000-1 Pa）、中真空（1-10⁻³ Pa）、高真空（10⁻³-10⁻⁸ Pa）或高真空（<10⁻⁸ Pa）。
真空度要求将直接影响腔体的材料选择、密封方式、泵系统配置等。
实验内容：
明确实验过程中是否涉及高温、低温、腐蚀性气体、辐射等特殊条件。
确定实验对腔体内部空间、形状、尺寸的具体要求。
样品与设备：
考虑实验样品的尺寸、形状、重量以及放置方式。
确定实验所需的其他设备（如加热器的尺寸、位置和接口要求。
二、材料选择
腔体材料：
不锈钢：如304、316L不锈钢，具有良好的机械性能、耐腐蚀性和可加工性，适用于大多数真空实验。
铝合金：质量轻、导热性好，但耐腐蚀性相对较差，适用于对重量有严格要求且真空度要求不高的实验。
玻璃或陶瓷：透明、耐高温、耐腐蚀，但机械强度较低，适用于需要观察内部过程的实验。
铜：导热性佳，适用于需要快速热交换的实验，但成本较高。
密封材料：
橡胶O型圈：适用于低真空和中真空环境，需根据介质和温度选择合适的橡胶材料（如橡胶、硅橡胶等）。
金属密封：如铜垫、铝垫或无氧铜密封圈，适用于高真空和超高真空环境，需确保密封面平整、光滑。
三、结构设计

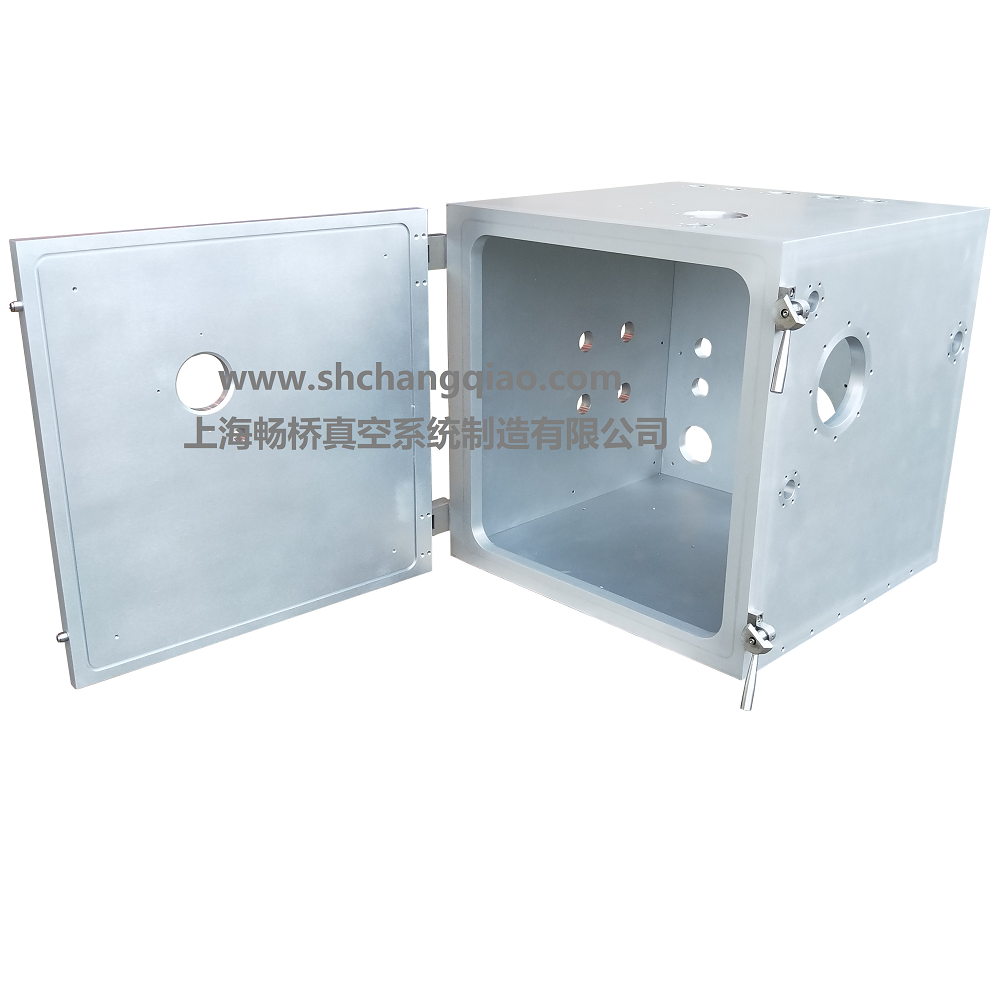

腔体形状：
根据实验需求选择合适的腔体形状，如圆柱形、球形、方形等。
圆柱形腔体具有较好的机械强度和对称性，易于加工和密封，是常用的形状。
壁厚设计：
壁厚需根据腔体尺寸、材料强度、实验压力（正压或负压）以及安全系数进行计算。
壁厚过薄可能导致腔体变形或破裂，壁厚过厚则增加成本和重量。
加强筋与支撑结构：
对于大型或薄壁腔体，需设计加强筋或支撑结构以提高机械强度。
加强筋的形状、尺寸和位置需根据腔体受力情况进行优化设计。
观察窗与法兰接口：
根据实验需求设计观察窗，以便观察内部过程。观察窗需采用透明材料（如玻璃、石英）并确保密封性。
设计法兰接口以便连接泵系统、传感器、电极等外部设备。法兰接口需符合标准尺寸和密封要求。
四、密封与连接
密封方式：
根据真空度要求选择合适的密封方式，如橡胶O型圈密封、金属密封或焊接密封。
确保密封面平整、光滑，无划痕、凹陷等缺陷。
连接方式：
法兰连接：适用于连接泵系统、传感器等外部设备。需选择合适的法兰标准和密封材料。
焊接连接：适用于永久性连接或超高真空环境。需确保焊接质量，避免焊缝泄漏。
快卸连接：适用于需要频繁拆卸和组装的实验，如某些样品更换实验。
五、泵系统匹配
泵类型选择：
根据真空度要求选择合适的泵类型，如机械泵、分子泵、扩散泵、离子泵等。
机械泵适用于低真空环境，分子泵适用于中高真空环境，扩散泵和离子泵适用于超高真空环境。
泵系统配置：
根据腔体体积和抽气速率要求配置泵系统。泵的抽气速率需大于腔体泄漏速率和实验过程中产生的气体量。
考虑泵系统的极限真空度、抽气时间、噪音、振动等性能指标。
阀门与管道：
设计合适的阀门（如截止阀、隔膜阀、角阀等）以控制气体流动和真空度。
选择合适的管道材料和尺寸以减少气体流动阻力和泄漏。
六、辅助系统集成
加热与冷却系统：
根据实验需求设计加热或冷却系统以控制腔体内部温度。加热系统可采用电阻加热、感应加热等方式；冷却系统可采用水冷、液氮冷却等方式。
确保加热或冷却系统与腔体之间有良好的热绝缘和密封性。
气体注入与排气系统：
设计气体注入系统以向腔体内部引入特定气体。气体注入系统需包括气源、阀门、管道和流量计等部件。
设计排气系统以排出腔体内部的气体。排气系统需与泵系统相连并确保密封性。
传感器与监测系统：
根据实验需求安装压力传感器、温度传感器、真空计等监测设备以实时监测腔体内部参数。
确保传感器与监测系统之间有良好的电气连接和信号传输。
七、测试与验证
泄漏测试：
在腔体组装完成后进行泄漏测试以确保密封性。泄漏测试可采用氦质谱检漏仪、气泡法等方法。
对于高真空腔体，需进行烘烤除气处理以进一步降低泄漏率。
真空度测试：
连接泵系统并启动泵以抽真空至所需真空度。使用真空计监测腔体内部真空度并记录抽气时间。
验证腔体在所需真空度下的稳定性和密封性。
功能测试：
根据实验需求进行功能测试以验证腔体是否满足实验要求。功能测试可包括加热/冷却测试、气体注入/排气测试、样品处理测试等。
